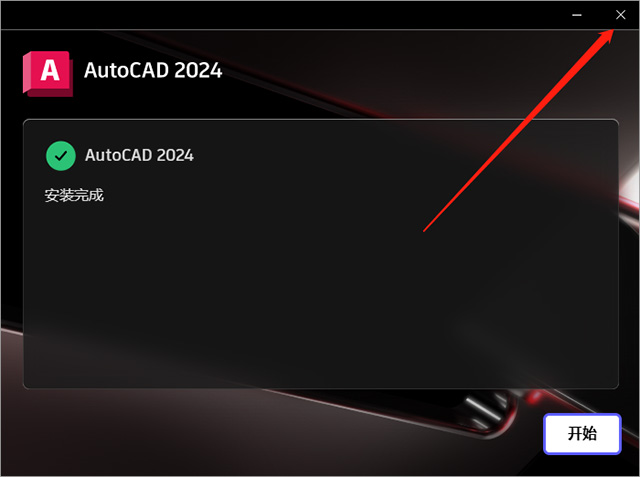

AutoCAD2024简体中文版 附安装教程

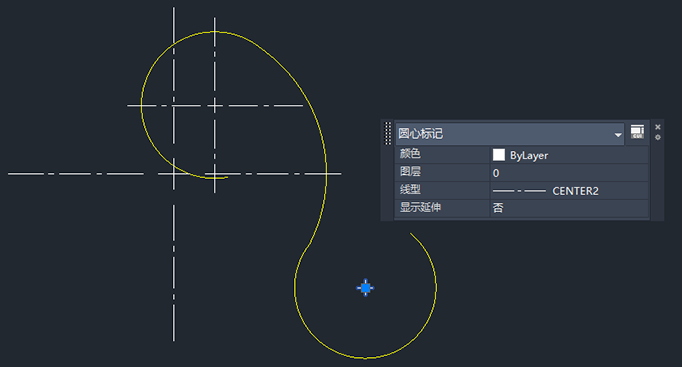

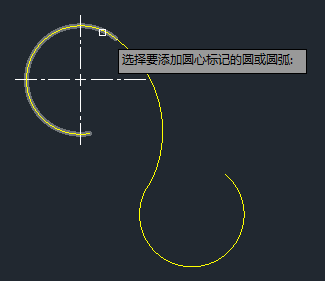

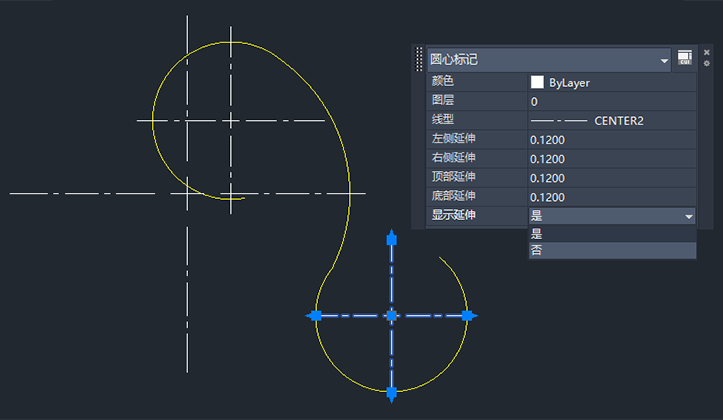

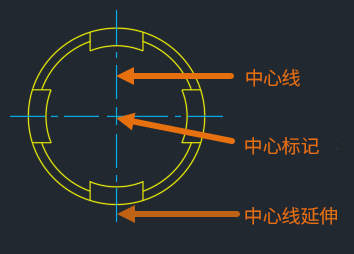

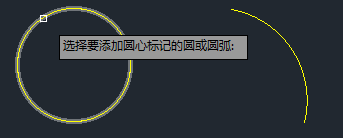

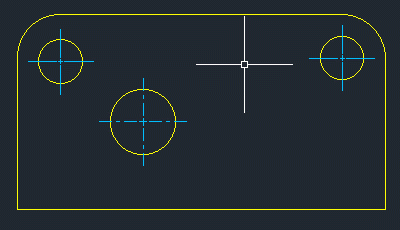

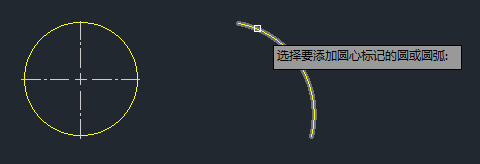

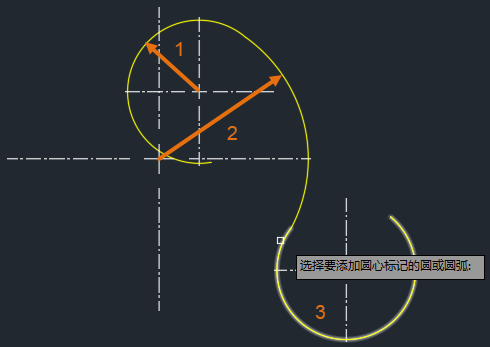

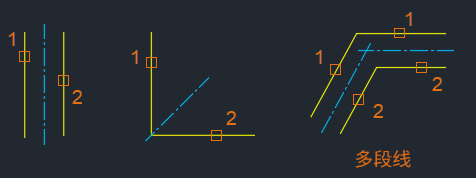

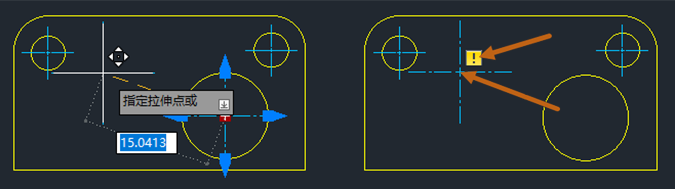

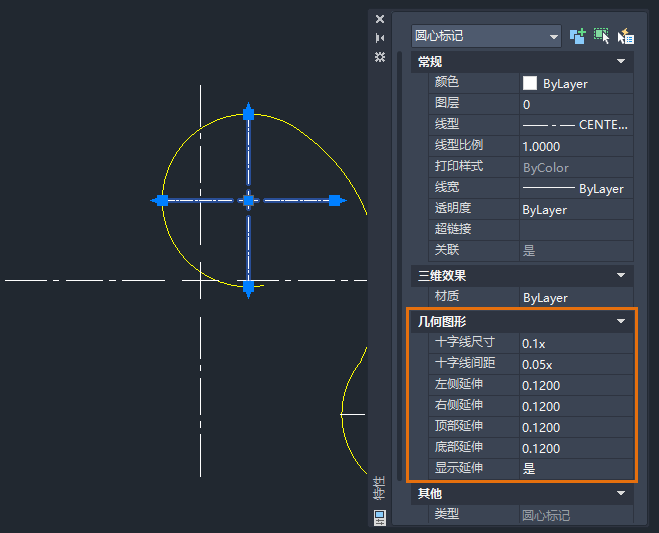

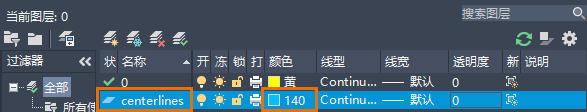

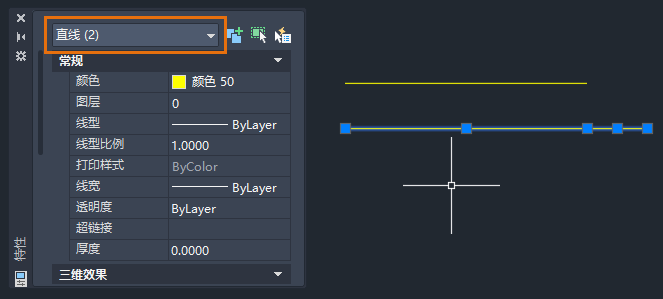

# AutoCAD 2024 使用指南 ## 中心标记与中心线使用说明 ### 创建步骤 #### 1. 中心标记 - **步骤**： 1. 进入“注释”选项卡。 2. 点击“中心线”面板中的“中心标记”工具。 3. 在图形区域中选择圆或圆弧对象。 4. 按下回车键完成命令。 #### 2. 中心线 - **步骤**： 1. 进入“注释”选项卡。 2. 点击“中心线”面板中的“中心线”工具。 3. 在图形区域中选择圆或圆弧对象。 4. 按下回车键完成命令。 ### 特性更改 - **显示延伸**： - 使用快捷特性选项板，将“显示延伸”设为“否”以隐藏延伸线。 - **颜色与样式**： - 在特性选项板中调整颜色、十字线尺寸及间距等参数，自定义标记外观。 ### 图层设置 - **配置图层**： - 使用 `CENTERLAYER` 系统变量指定中心线和标记的专用图层，默认为当前图层。 - 示例：输入新值“中心线”将创建一个名为“中心线”的新图层，用于存放所有后续生成的中心线与标记。 --- ## CAD 2024 快捷键大全 | **快捷键** | **功能描述** | |----------------------|----------------------------------| | `ALT+TK` | 快速选择对象 | | `ALT+NL` | 线性标注 | | `ALT+VV4` | 创建四个视口 | | `ALT+MUP` | 提取轮廓 | | `Ctrl+B` | 栅格捕捉模式控制 | | `Ctrl+C` | 复制到剪切板 | | `Ctrl+F` | 控制对象自动捕捉 | | `Ctrl+G` | 显示栅格 | | `Ctrl+J` | 重复上一命令 | | `Ctrl+K` | 插入超级链接 | | `Ctrl+N` | 新建图形文件 | | `Ctrl+M` | 重复上一操作 | | `Ctrl+O` | 打开文件 | | `Ctrl+P` | 打印当前图形 | | `Ctrl+Q` | 关闭并保存对话框 | | `Ctrl+S` | 保存文件 | | `Ctrl+U` | 极轴模式控制 | | `Ctrl+V` | 粘贴内容 | | `Ctrl+W` | 控制对象追踪 | | `Ctrl+X` | 剪切内容 | | `Ctrl+Y` | 重做操作 | | `Ctrl+Z` | 撤销上一步 | | `Ctrl+1` | 打开特性对话框 | | `Ctrl+2` | 打开图像资源管理器 | | `Ctrl+3` | 打开工具选项板 | | `Ctrl+6` | 显示图层信息 | | `Ctrl+8` 或 `QC` | 快速访问功能 | --- ## AutoCAD 2024 配置要求 ### 操作系统 - **基本**：64位 Windows 10 (版本 1809+) 或 Windows 11。 - **建议**：推荐使用最新版操作系统以获得最佳兼容性。 ### 处理器 - **基本**：2.5-2.9 GHz（基础版）。 - **建议**：3+ GHz 双核处理器（基础版），4+ GHz 四核处理器（Turbo 版）。 ### 内存 - **基本要求**：8 GB。 - **建议**：32 GB 或更高以支持大型项目。 ### 显示器分辨率 - **传统显示器**：1920 x 1080 真彩色。 - **高分辨率**：支持 4K（3840 x 2160）显示器，需配备高性能显卡。 ### 显卡要求 - **基本**：2 GB VRAM，DirectX 11兼容。 - **建议**：8 GB VRAM，DirectX 12兼容，推荐使用NVIDIA或AMD专业显卡。 ### 磁盘空间 - **最低**：10 GB（建议使用SSD以提升性能）。 ### 其他要求 - .NET Framework：版本 4.8 或更高。 - 显卡驱动程序：需为最新版本，确保兼容性和性能优化。
